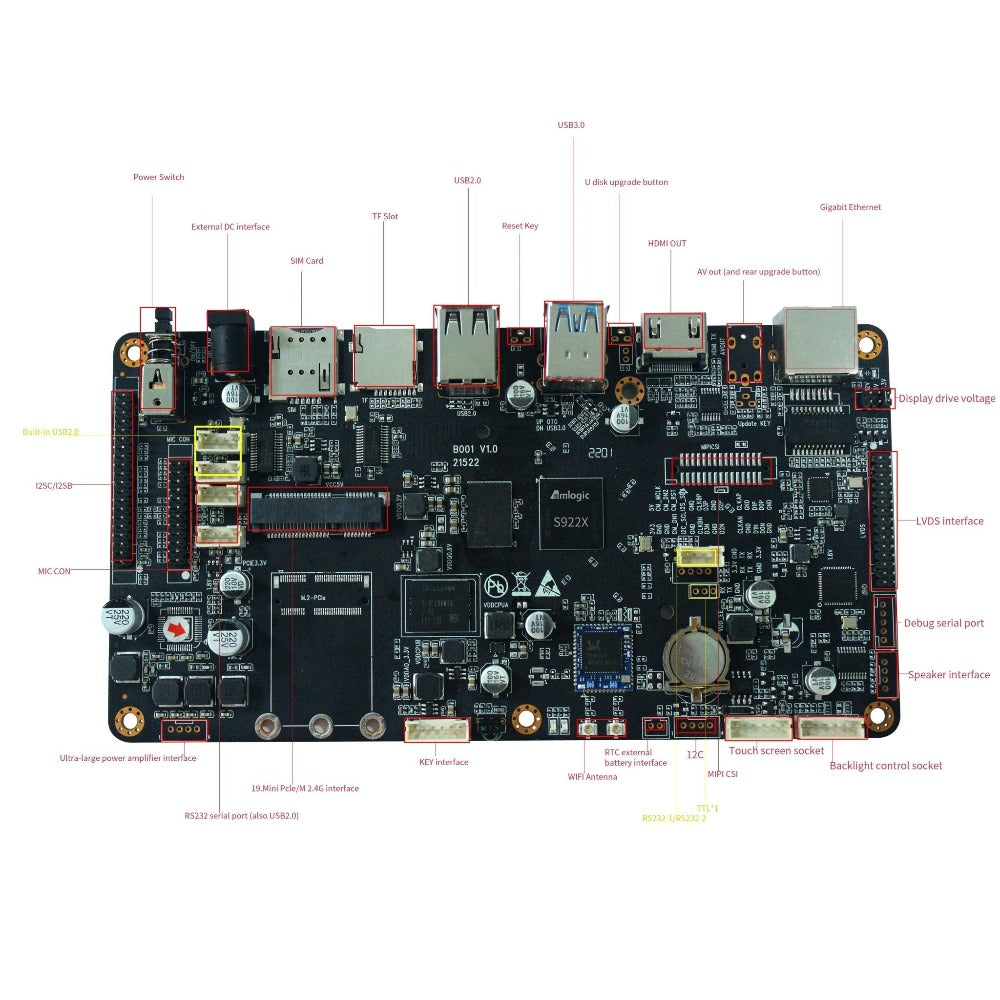

Плата разработки Amlogic S922X
| Характеристики | |
| Модель № | Плата разработки Android Amlogic S922X |
| ЦП | Amlogic S922X Quad Основные ARM Кора A73 и Двойной Основные ARM Кора A53 1.98Ghz |
| GPU / ГРАФИЧЕСКИЙ ПРОЦЕССОР | ARM Mali-G52 MP4 (6ЕЕ) OpenGL ES 3.2 году Вулкан 1.1 и OpenCL 2.0 |
| Оперативная память | DDR4 2GB / 4GB |
| ПЗУ | 16GB EMMC (Расширяемый up в 128 ГБ) |
| OS | Android 9.0 |
| Видео и аудио Кодек | |
| Декодирование разрешающая способность | Поддержка 4K H265 10бит, H.264, АВС, MPEG-2 и многих другими Форматы |
| Мультимедиа Поддержка | Поддержка MPEG1, MPEG2, MPEG4, H.264, WMV, MKV, TS, FLV и другими XNUMX году форматы; Поддерживать MP3 и другими аудио форматы; поддержка JPG, JPEG, BMP, PNG, GIF и другими Фото Форматы |
| порт | |
| Видео выходной | 1 канал LVDS, 40-контактный, 2.0 мм, двухконтактный, может поддерживать 8-битный, 10-битный экран; 1-канальный выход HDMI; 1-канальный AV-выход |
| Видео вход | x1, MIPI CSI |
| Аудио выход | 4-контактный 2.5 мм гнездо 25 Вт при 2 усилитель и 3 Вт при 2 спикер |
| Cеть интерфейс | x1, 10M/100M Ethernet WIFI + BT, однодиапазонный 2.4G или двухдиапазонный 2.4G/5G для опций Слот PCIE (4G) x1 или слот M.2 (4G) x1 для дополнительных устройств |
| USB2.0 интерфейс | USB OTG x1 (доступно для ХОСТА) USB-ХОСТИНГ x7 |
| подсветка интерфейс | x2, 6-контактный 2.0 мм гнездо |
| Инфракрасный порт интерфейс | x1, 7-контактный 2.0 мм разъем, поддерживает и red и зеленый LED показатели |
| Функция расширение порт | Последовательный порты x4 |
| TF карта слоты | x1 |
| SIM карта слоты | x1 |
| RTC | Поддержка время синхронизация |
Технические характеристики цифровой вывески S922X:
- SoC — шестиядерный процессор Amlogic S922X с 4 ядрами Arm Cortex A73 с частотой до 2.0 ГГц, 2 ядрами Arm Cortex A53, графическим процессором Arm Mali-G52MP6 (6EE); 12-нм производственный процесс
- Системная память — 2 ГБ или 4 ГБ LPDDR4
- Видеовыход и интерфейс дисплея
- HDMI 2.1 до 4K при 60 Гц; Поддержка HDMI CEC, HDCP 2.2 и HDR
- 1-канальный порт LVDS + разъем для подсветки + разъем для сенсорного экрана
- 1-канальный порт eDP + разъем подсветки
- Интерфейс V-By-One к чипу T112 (подробнее в конце статьи)
- Видео - движок AVE-10 с поддержкой декодирования видео 4K UHD H.265 / VP9 / AVS2 со скоростью до 60 кадров в секунду, Dolby Vision, Advanced HDR10, HDR10 +, HLG и PRIME HDR с высоким динамическим диапазоном
- Аудио
- 3.5mm аудиоразъем
- Разъемы аудиовхода и аудиовыхода
- Незаполненные заголовки I2S
- цифровой звук через HDMI
- связь
- Gigabit Ethernet, 10/100/1000М Стандартный RJ-45
- Двухдиапазонный 802.11 b/g/n/ac 2×2 MIMO WiFi 5, Bluetooth 5.0 через модуль Ampak AP6398S
- Дополнительный 4G LTE через разъем mPCIe и слот для карты microSIM
- USB — 1 порт USB 3.0 типа A, 1 порт USB 2.0 типа A, 1 разъем USB OTG, 3 разъема USB 2.0
- Последовательный порт — 2 разъема RS-232
- Расширение — разъем mPCIe, разъем I2C, разъем клавиатуры.
- Разное — кнопка питания, индикатор питания, ИК-приемник
- Источник питания — 12 В постоянного тока / 3 А.
- Размеры – 180мм*95мм*20мм
